ポートトランキングとリンクアグリゲーション

/ きゅう

我が家のネットワーク構成は、HGW – 無線ルーター – 各デバイス と、なっており、地味に二重ルーター状態になっていますが、特に速度的な問題は発生していません。

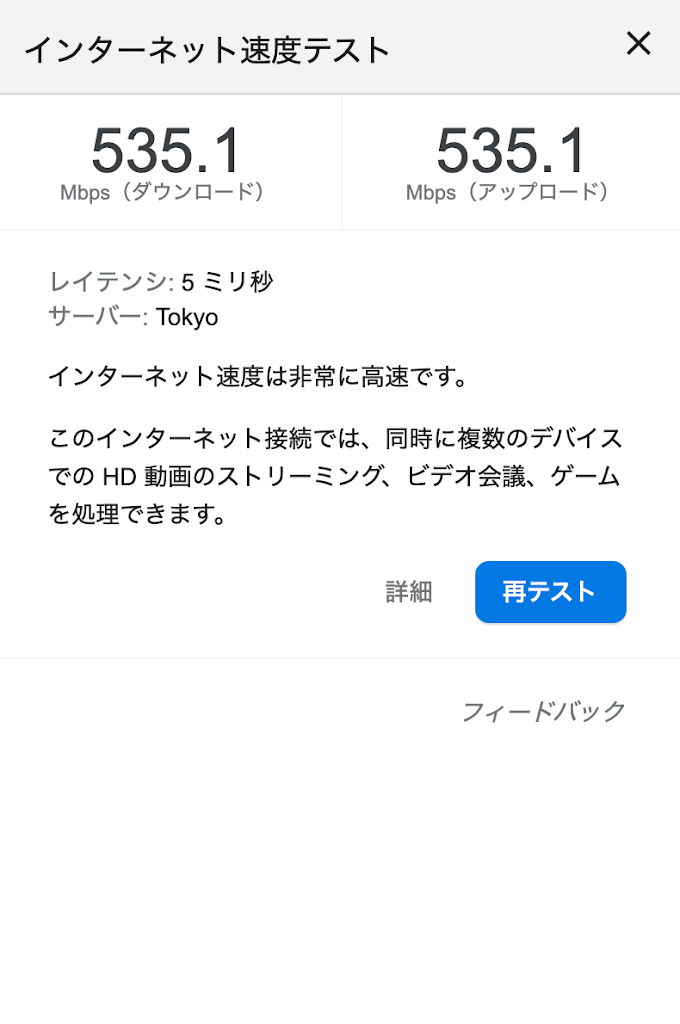

(Googleの速度テストは結果が高く出る気がしているのでこの数値が本当かどうかはちょっと気になります…)

別に今まで宅内のネットワーク速度とかは気にしていなかったのですが、NASのLANポートが2つあったり、ASUSのルーターはリンクアグリゲーションに対応していたりするので少し試してみたくなりました。

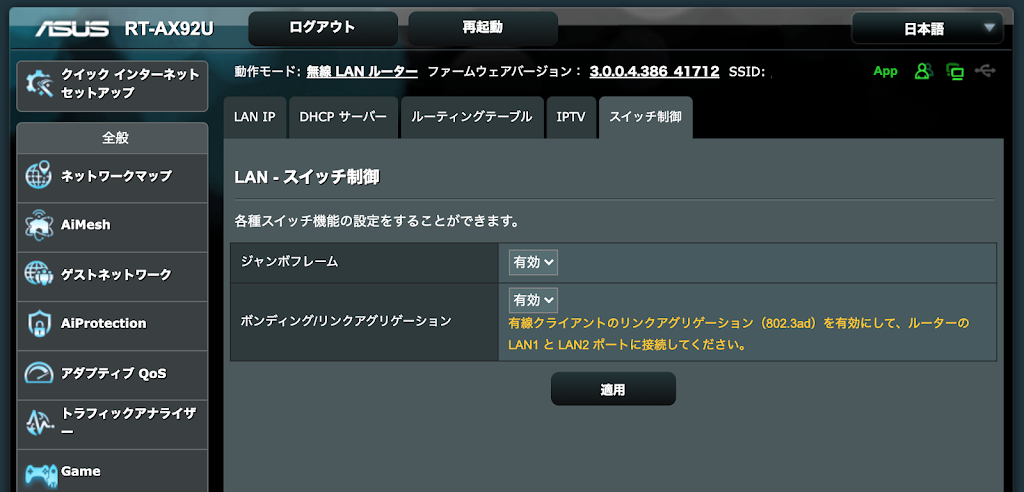

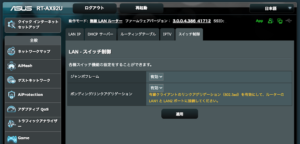

まず、ASUSのルーターでLANの設定を開き、スイッチ制御のタブを開きます。
そこで「ボンディング/リンクアグリゲーション」の設定を有効にします。

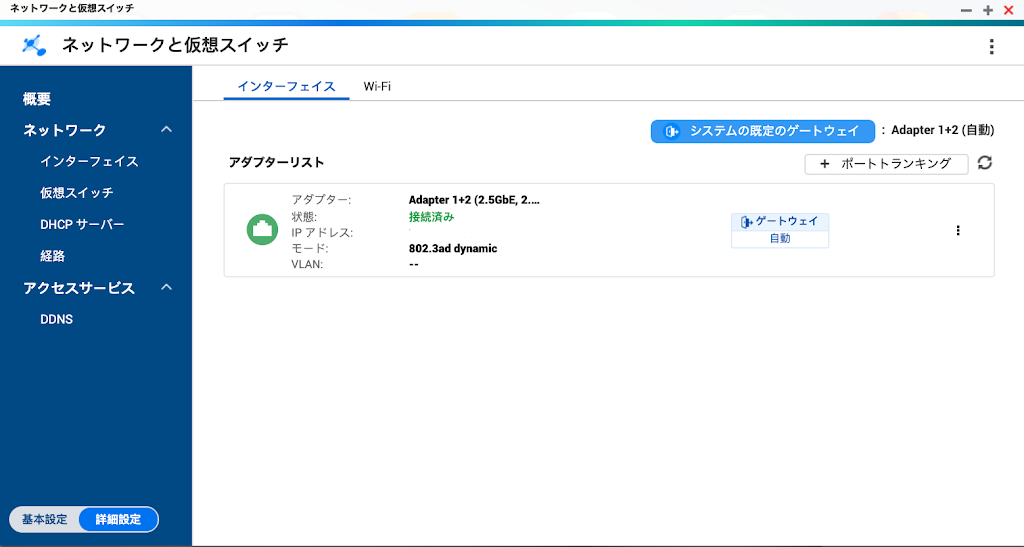

次に、NAS「ネットワークと仮想スイッチ」の設定を開き、「ポートトランキング」の設定をします。
モードの違いがよくわからない…。
とりあえず、IEEE 802.3ad が使えそうなことが書いてある「マネージドスイッチ」を選択し、802.3ad dynamicを選択します。
インターフェイスのアダプターリストが Adapter 1+2 になっていれば設定完了です。

NASの設定をしたら、LANケーブルを2本、ルーターのポート1とポート2に接続します。

しばらく待って、状態が接続済みになっていればOKです。
NASのリソースモニターを開いてシステムリソースのネットワークを開き、Adapter 1+2 が動いていることを確認します。

どうでしょう？
パッと見では Adapter 1とAdapter 1+2同期しているように見えますが？

そんなわけで、リンクアグリゲーションの設定をしてみました。
今回はこの辺で！
